ভূমিকা
ঝালাই করা ইস্পাত পাইপ আধুনিক শক্তি, জল সংরক্ষণ, পৌর প্রশাসন এবং কাঠামোগত প্রকৌশলে একটি মূল অবস্থান দখল করে। একাধিক নিমজ্জিত-আর্ক ওয়েল্ডেড পাইপ বিভাগের মধ্যে, SSAW (সর্পিল নিমজ্জিত-আর্ক ওয়েল্ডেড স্টিল পাইপ) এবং LSAW (লংগিটুডিনাল নিমজ্জিত-আর্ক ওয়েল্ডেড স্টিল পাইপ) হল দুটি প্রভাবশালী বৃহৎ-ব্যাসের পাইপ সমাধান বিশ্বব্যাপী প্রকল্পগুলিতে ব্যাপকভাবে গৃহীত৷
উভয়ই নিমজ্জিত-চাপ ঢালাই প্রযুক্তি প্রয়োগ করে, ঢালাই আর্কস এবং গলিত ধাতুকে রক্ষা করার জন্য দানাদার ফ্লাক্স ব্যবহার করে, উচ্চ জমা দক্ষতার সাথে নির্ভরযোগ্য ঢালাই জয়েন্টগুলি অর্জন করে। তথাপি, কাঁচামাল নির্বাচন, গঠন প্রক্রিয়া, জোড় জ্যামিতি, অবশিষ্ট চাপ বন্টন, মাত্রিক সহনশীলতা, যান্ত্রিক কর্মক্ষমতা, পরিদর্শনের প্রয়োজনীয়তা, খরচ কাঠামো এবং প্রযোজ্য প্রকৌশল পরিস্থিতির মধ্যে মৌলিক ফাঁক বিদ্যমান। SSAW এবং LSAW এর মধ্যে ভুল নির্বাচন পাইপলাইন ব্যর্থতা বা অপ্রয়োজনীয় মূলধন অপচয়ের লুকানো ঝুঁকি নিয়ে আসবে। এই নিবন্ধটি পাইপলাইন ডিজাইনার, প্রকিউরমেন্ট ইঞ্জিনিয়ার এবং প্রকল্প ঠিকাদারদের জন্য রেফারেন্স প্রদান করে উত্পাদন কর্মপ্রবাহ, প্রযুক্তিগত কার্যকারিতা, বাস্তবায়নের মান, খরচ-দক্ষতা এবং ব্যবহারিক প্রয়োগ থেকে তাদের মূল পার্থক্যগুলি বিশদভাবে বর্ণনা করে।
1. মৌলিক সংজ্ঞা এবং উত্পাদন প্রক্রিয়া পার্থক্য

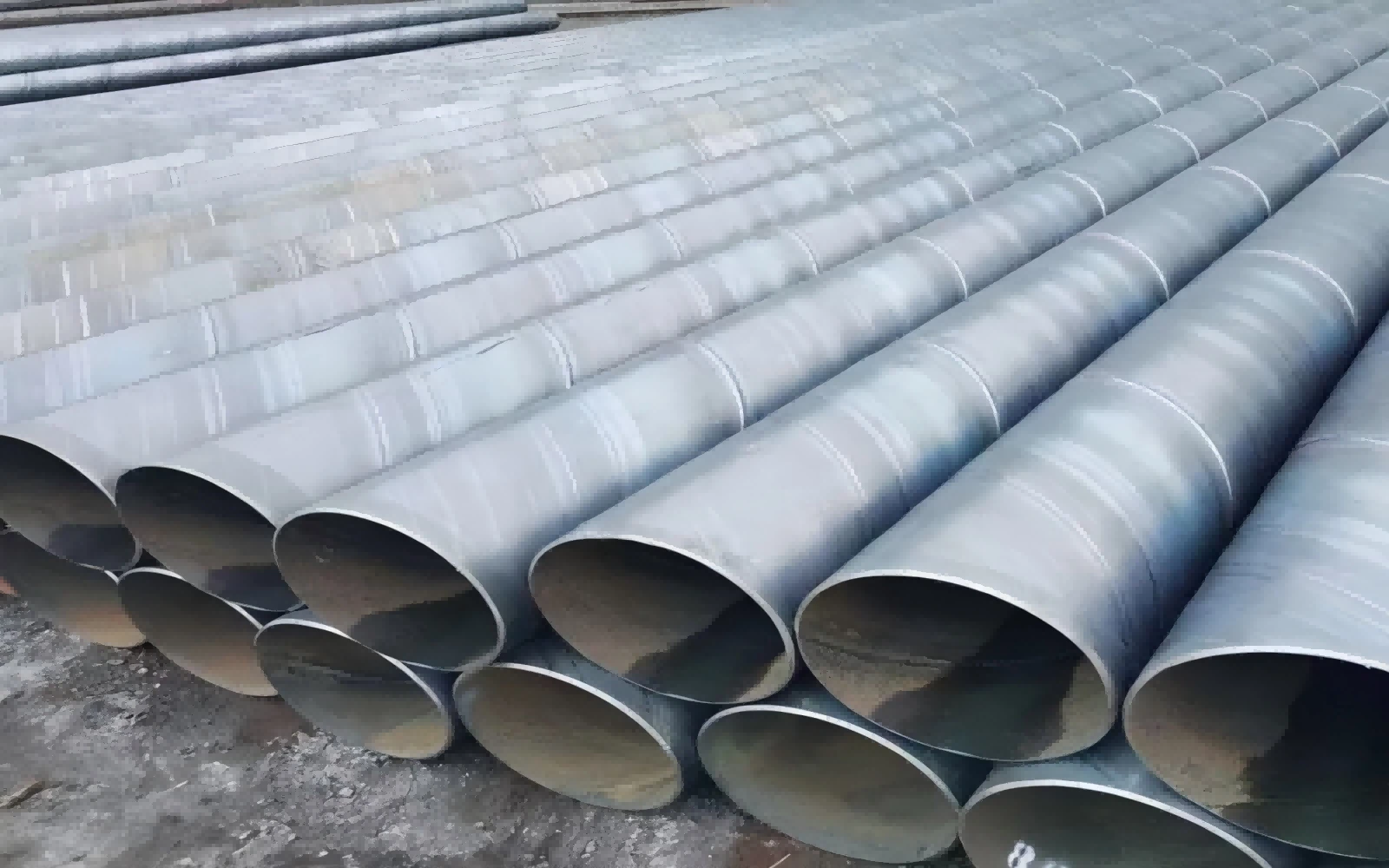

1.1 SSAW স্টিল পাইপ (সর্পিল নিমজ্জিত-আর্ক ওয়েল্ডেড পাইপ)
SSAW পাইপের নামও HSAW (হেলিকাল নিমজ্জিত-আর্ক ওয়েল্ডেড পাইপ)। এর কাঁচামাল হল বিচ্ছিন্ন ইস্পাত প্লেটের পরিবর্তে ক্রমাগত গরম-ঘূর্ণিত স্টিলের কয়েল। পুরো উৎপাদন লাইন ক্রমাগত খাওয়ানো মোডে সঞ্চালিত হয়. ইস্পাত কুণ্ডলী uncoiling, সমতল, প্রান্ত ছাঁটা এবং মিলিং মাধ্যমে যায়. পরে, স্ট্রিপ স্টিলকে পাইপ সেন্টারলাইনের সাথে সম্পর্কিত একটি প্রিসেট হেলিক্স কোণে গঠন ইউনিটে খাওয়ানো হয়। এই হেলিক্স কোণ সামঞ্জস্য করার মাধ্যমে, নির্দিষ্ট প্রস্থ সহ ইস্পাত স্ট্রিপগুলি নমনীয়ভাবে বৈচিত্র্যময় বাইরের ব্যাসের ইস্পাত পাইপ তৈরি করতে পারে, যা SSAW উত্পাদনের সবচেয়ে বিশিষ্ট প্রক্রিয়াকরণ সুবিধা গঠন করে।
ক্রমাগত সর্পিল গঠনের সময়, অভ্যন্তরীণ নিমজ্জিত-চাপ ঢালাই এবং বহিরাগত নিমজ্জিত-চাপ ঢালাই সুসংগতভাবে সম্পন্ন হয়। পুরো পাইপের শরীরের চারপাশে একটানা হেলিকাল ওয়েল্ড সিম সর্পিল। ঢালাইয়ের পরে, প্রকল্পের প্রয়োজনীয়তা অনুসারে পাইপগুলি নির্দিষ্ট দৈর্ঘ্যে কাটা হয়। পরবর্তী পদ্ধতিগুলির মধ্যে রয়েছে হাইড্রোস্ট্যাটিক পরীক্ষা, চাক্ষুষ পরিদর্শন এবং ওয়েল্ড সিমের জন্য নন-ধ্বংসাত্মক পরীক্ষা (NDT)।
যেহেতু SSAW কয়েল ভিত্তিক ক্রমাগত উৎপাদন গ্রহণ করে-, উৎপাদনের ছন্দ স্থির থাকে। যাইহোক, সর্পিল গঠন পদ্ধতি পাইপের দেয়ালের অভ্যন্তরে জটিল অবশিষ্ট স্ট্রেস প্রবর্তন করবে। তদ্ব্যতীত, হেলিকাল ওয়েল্ড সীমটি অভিন্ন মাত্রা সহ পাইপের জন্য অনুদৈর্ঘ্য জোড়ের চেয়ে অনেক বেশি দীর্ঘ। এক-মিটার পাইপের বডির জন্য, SSAW-এর প্রকৃত ওয়েল্ড দৈর্ঘ্য LSAW ওয়েল্ড দৈর্ঘ্যের 1.5-3 গুণে পৌঁছতে পারে, তাত্ত্বিকভাবে ঢালাইয়ের ত্রুটি যেমন স্ল্যাগ অন্তর্ভুক্তি, পোরোসিটি এবং ওয়েল্ড লাইন বরাবর অসম্পূর্ণ ফিউশনের সম্ভাবনা বাড়ায়।

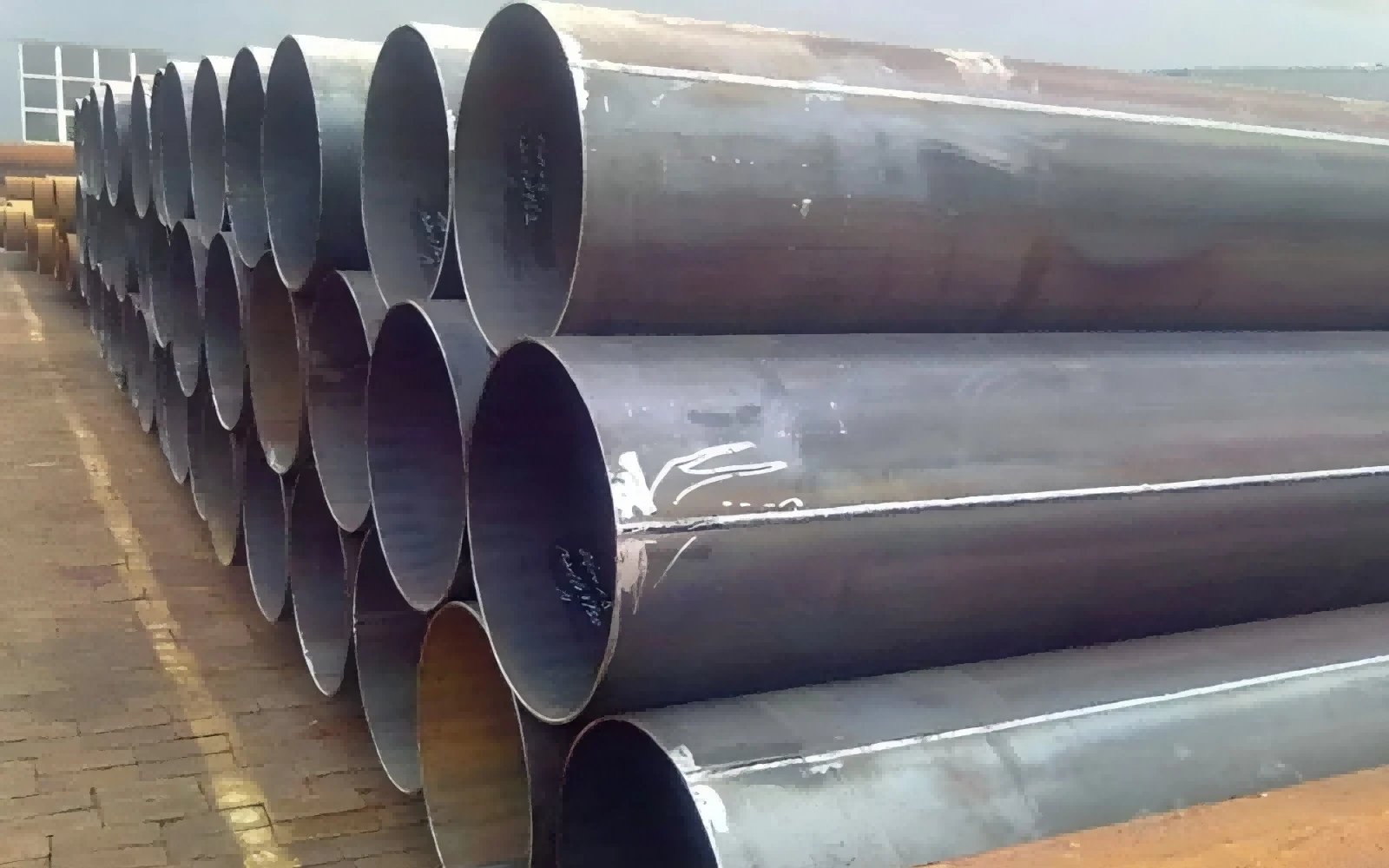

1.2 LSAW ইস্পাত পাইপ (অনুদৈর্ঘ্য নিমজ্জিত-আর্ক ওয়েল্ডেড পাইপ)
LSAW পাইপ স্টিলের কয়েলের বদলে কাঁচামাল হিসেবে ভারী-একক স্টিল প্লেট নেয়। বৈশ্বিক শিল্পে দুটি মূলধারার গঠন প্রযুক্তি হল UOE এবং JCOE। JCOE প্রক্রিয়া মাঝারি উৎপাদন ভলিউমের জন্য আরও জনপ্রিয়। প্রথমত, স্টিল প্লেটের উভয় প্রান্তই মিল করা হয় এবং ভাল খাঁজ জ্যামিতির গ্যারান্টি দেওয়ার জন্য আগে-বাঁকানো হয়। ক্রমানুসারে, প্লেটগুলি J-বাঁকানো, C-বাঁকানো এবং O-বাঁকানো ধাপগুলির মধ্য দিয়ে যায়, ধীরে ধীরে ফ্ল্যাট স্টিলের প্লেটগুলিকে বৃত্তাকার পাইপের শেলে বাঁকানো হয়। ট্যাক ওয়েল্ডিংয়ের পরে, অভ্যন্তরীণ মাল্টি-তারের ডুবে যাওয়া-আর্ক ওয়েল্ডিং এবং এক্সটার্নাল মাল্টি-তার ডুবে যাওয়া-আর্ক ওয়েল্ডিং করা হয় যাতে পাইপ অক্ষের সাথে সমান্তরালভাবে চলমান একটি একক সোজা অনুদৈর্ঘ্য ওয়েল্ড সীম তৈরি করা হয়।
এলএসএডব্লিউ উৎপাদনের একটি গুরুত্বপূর্ণ পদ্ধতি হল যান্ত্রিক ঠান্ডা সম্প্রসারণ। পুরো পাইপটি যান্ত্রিকভাবে পরিধিগতভাবে প্রসারিত হয়, যা বাইরের ব্যাস, গোলাকারতা এবং সরলতাকে ক্যালিব্রেট করে এবং পাইপের দেয়ালের অভ্যন্তরে অবশিষ্ট স্ট্রেস তৈরি করে। সম্প্রসারণের পরে, হাইড্রো-পরীক্ষা, অতিস্বনক পরিদর্শন, রেডিওগ্রাফিক পরিদর্শন এবং অন্যান্য অ-বিধ্বংসী পরীক্ষাগুলি কঠোরভাবে প্রয়োগ করা হয়৷
ক্রমাগত SSAW উৎপাদন থেকে আলাদা, LSAW ব্যাচ-ব্যচের-ব্যাচের বিচ্ছিন্ন উত্পাদনের অন্তর্গত। প্রতিটি পাইপ স্বাধীন ইস্পাত প্লেট থেকে প্রক্রিয়া করা হয়। ওয়েল্ড সীম হল একটি ছোট সোজা সীম। ঢালাই গুণমান পর্যবেক্ষণ এবং অ-ধ্বংসাত্মক পরিদর্শন সম্পাদন করা সহজ। যাইহোক, LSAW পাইপগুলির সর্বাধিক বাইরের ব্যাস ক্রয়কৃত স্টিল প্লেটের কার্যকর প্রস্থ দ্বারা সীমাবদ্ধ, যা LSAW পণ্যগুলির একটি প্রধান উত্পাদন সীমাবদ্ধতা হয়ে ওঠে।
2. কাঁচামাল এবং স্পেসিফিকেশন পরিসীমা তুলনা
2.1 কাঁচামাল
SSAW: ইনপুট উপাদান হল গরম-ঘূর্ণিত ইস্পাত কয়েল। কুণ্ডলী উত্পাদন সর্বাধিক অর্জনযোগ্য প্রাচীর বেধ সীমাবদ্ধ করে। কয়েল সরবরাহ খরচ-মাঝারি-বেধের নির্দিষ্টকরণের জন্য প্রতিযোগিতামূলক। বিশ্বব্যাপী ইস্পাত বাজারে উচ্চ-শক্তির ভারী-বেধের কয়েল সংস্থান সীমিত৷
LSAW: ইনপুট উপাদান ভারী ইস্পাত প্লেট কাটা হয়. প্লেট সরবরাহ অত্যন্ত পুরু প্রাচীর এবং উচ্চ-শক্তির পাইপলাইন ইস্পাত গ্রেড যেমন X70, X80 সমর্থন করে। নির্মাতারা হট ঘূর্ণায়মান কুণ্ডলী মিল ক্ষমতা থেকে বেধ সীমাবদ্ধতা ছাড়া, অবিকল প্রকল্প নকশা প্রয়োজনীয়তা মেলে প্লেট বেধ নির্বাচন করতে পারেন.
2.2 বাইরের ব্যাস পরিসীমা
SSAW: সাধারণ OD রেঞ্জ 219 মিমি-3000 মিমি (8-120 ইঞ্চি)। এটি অর্থনৈতিকভাবে অতিরিক্ত-বড় ব্যাসের উৎপাদন উপলব্ধি করতে পারে, যা SSAW এর অসামান্য শক্তি। একটি নির্দিষ্ট-প্রস্থ ইস্পাত কুণ্ডলী হেলিক্স কোণ সামঞ্জস্য করে একাধিক পাইপ ব্যাস তৈরি করতে পারে, বড়-ব্যাসের প্রকল্পগুলির জন্য উচ্চ উত্পাদন নমনীয়তা নিয়ে আসে।
LSAW: সাধারণ OD রেঞ্জ 406 মিমি-1626 মিমি (16-64 ইঞ্চি)। সর্বোচ্চ ব্যাস ইস্পাত প্লেট প্রস্থ দ্বারা সীমাবদ্ধ। বৃহত্তর-ব্যাসের LSAW পাইপগুলি পেতে, অতিরিক্ত-প্রশস্ত স্টিল প্লেটগুলি অর্ডার করতে হবে, যা উপাদানের খরচ এবং লিড-টাইম চাপকে তীব্রভাবে উত্তোলন করে৷
2.3 প্রাচীর বেধ ক্ষমতা
SSAW: প্রাচীরের স্বাভাবিক বেধ 20-25 মিমি এর কম বা সমান। যখন প্রাচীরের বেধ এই থ্রেশহোল্ডকে অতিক্রম করে, তখন গরম-ঘূর্ণিত কয়েল সংস্থানগুলি দুষ্প্রাপ্য হয়ে যায়, উত্পাদনের অসুবিধা উল্লেখযোগ্যভাবে বৃদ্ধি পায় এবং ব্যাপক খরচের সুবিধা ম্লান হয়ে যায়।
LSAW: প্রাচীর বেধ 50 মিমি বা তারও বেশি পৌঁছতে পারে। মোটা-প্রাচীর, উচ্চ-চাপের কাজের পরিস্থিতির জন্য LSAW হল পছন্দের ঢালাই পাইপ সমাধান। মোটা-ওয়াল হেভি-ডিউটি স্টিল প্লেট বিশ্বব্যাপী বড় বড় ইস্পাত মিল থেকে সহজেই পাওয়া যায়।
2.4 একক পাইপের দৈর্ঘ্য
SSAW: ক্রমাগত উত্পাদন দীর্ঘ একক পাইপ দৈর্ঘ্য 30 মিটার পর্যন্ত সমর্থন করে। পাইপলাইন নির্মাণের সময় কম ক্ষেত্রের পরিধিযুক্ত জোড় জয়েন্ট তৈরি করা হবে।
LSAW: ইস্পাত প্লেটের দৈর্ঘ্য দ্বারা সীমিত, সাধারণ একক পাইপের দৈর্ঘ্য 12-18 মিটার। দীর্ঘ-দূরত্বের পাড়া প্রকল্পের জন্য আরও ফিল্ড ওয়েল্ডিং জয়েন্টগুলির প্রয়োজন।
3. যান্ত্রিক কর্মক্ষমতা, অবশিষ্ট স্ট্রেস এবং মাত্রিক সঠিকতা
3.1 অবশিষ্ট চাপ
অবশিষ্ট চাপ উল্লেখযোগ্যভাবে পাইপলাইন পরিষেবা জীবন, বিরোধী-স্ট্রেস-জারা-ক্র্যাকিং কর্মক্ষমতা এবং ক্লান্তি প্রতিরোধকে প্রভাবিত করে।
SSAW: সর্পিল গঠনের পরে জটিল প্রসার্য অবশিষ্টাংশ চাপ থাকে। হাইড্রোস্ট্যাটিক পরীক্ষার পরেও, আংশিক গঠনের চাপ সম্পূর্ণরূপে নির্মূল করা যায় না। অবশিষ্ট প্রসার্য চাপ ভূগর্ভস্থ জলের সাথে ক্ষয়কারী মাটির পরিবেশে পাইপগুলিকে পুঁতে দিলে স্ট্রেস জারা ফাটলের ঝুঁকি বাড়ায়।
LSAW: যান্ত্রিক ঠান্ডা-প্রসারণ প্রক্রিয়া কার্যকরভাবে অবশিষ্ট স্ট্রেস তৈরি করে। অবশিষ্ট স্ট্রেস লেভেল কম থাকে এবং পাইপের বডি জুড়ে সমানভাবে বিতরণ করা হয়, দীর্ঘ-মেয়াদী ভূগর্ভস্থ পরিষেবার জন্য নিরাপত্তা কর্মক্ষমতাকে ব্যাপকভাবে উন্নত করে।
3.2 মাত্রিক নির্ভুলতা
পাইপলাইন ইনস্টলেশনের সময় গোলাকারতা, সোজাতা এবং প্রাচীর-বেধের অভিন্নতা সরাসরি ফিল্ড ফিট-গুণমান এবং ঢালাইয়ের গুণমানকে প্রভাবিত করে।
SSAW: ডিম্বাকৃতি এবং সরলতা বিচ্যুতি তুলনামূলকভাবে সুস্পষ্ট। সাধারণ ডিম্বাকৃতি সহনশীলতা নামমাত্র বাইরের ব্যাসের 1.0% পর্যন্ত পৌঁছাতে পারে, গঠনের পরে স্পাইরাল স্প্রিং-ব্যাক এফেক্ট দ্বারা প্রভাবিত হয়।
LSAW: যান্ত্রিক সম্প্রসারণ উচ্চতর মাত্রিক কর্মক্ষমতা প্রদান করে। ওভালিটি নামমাত্র OD এর 0.5% এর মধ্যে নিয়ন্ত্রণ করা যেতে পারে। দেয়ালের বেধ এবং পরিধি মাত্রা উচ্চ সামঞ্জস্য বজায় রাখে, ফিল্ড বাটকে সরল করে-ওয়েল্ডিং নির্মাণ এবং পুনরায়-সাইটে কাজের হার কমায়।
3.3 ঢালাই সীম বৈশিষ্ট্য এবং ত্রুটি ঝুঁকি
SSAW লম্বা সর্পিল জোড় বৈশিষ্ট্য. মোট জোড় দৈর্ঘ্য বড়. যদিও আধুনিক স্বয়ংক্রিয় NDT সরঞ্জাম প্রয়োগ করা হয়, সর্পিল বাঁকা ট্র্যাক উচ্চতর পরিদর্শন জটিলতা নিয়ে আসে। সম্ভাব্য ঢালাই ত্রুটি দীর্ঘ হেলিকাল পাথ বরাবর বিতরণ. যখন অভ্যন্তরীণ চাপ লোড প্রযোজ্য হয়, সর্পিল জোড় হেলিক্স কোণে হুপ স্ট্রেসকে পচে যায়। যোগ্য উৎপাদনের অধীনে, SSAW মাঝারি-চাপের নকশার মানদণ্ড পূরণ করে, কিন্তু অতি-উচ্চ-চাপের জটিল ট্রাঙ্ক লাইনের জন্য এটি সর্বোত্তম পছন্দ নয়।
LSAW পাইপ অক্ষের সাথে সমান্তরাল একটি ছোট সোজা জোড় সীমের মালিক। অভ্যন্তরীণ চাপ থেকে হুপ স্ট্রেস ওয়েল্ড সিমে ঋজুভাবে কাজ করে। ঢালাই পরিদর্শন সোজা। ত্রুটি-নিয়ন্ত্রণের অসুবিধা অনেক কম। LSAW চমৎকার নিম্ন-তাপমাত্রার দৃঢ়তা এবং চক্রীয় ক্লান্তি কর্মক্ষমতা প্রদর্শন করে, যা ঠান্ডা অঞ্চল, সিসমিক জোন এবং অফশোর প্রকল্প সহ কঠোর কাজের পরিবেশের জন্য উপযুক্ত।
4. প্রাসঙ্গিক শিল্প মান
SSAW এবং LSAW উভয়ই API 5L (পেট্রোলিয়াম এবং প্রাকৃতিক গ্যাস শিল্প-পাইপলাইন পরিবহন ব্যবস্থার জন্য ইস্পাত পাইপ) মেনে চলতে পারে, যা সর্বাধিক-স্বীকৃত বিশ্ব পাইপলাইন মান। যাইহোক, ডিজাইন কোডগুলি ঝুঁকি-শ্রেণীবদ্ধ অঞ্চলগুলির জন্য আলাদা বিধিনিষেধ আরোপ করে।
LSAW পাইপের জন্য: API 5L, DNV-OS-F101 অফশোর পাইপলাইনের জন্য, CSA Z245, EN 10217 এবং অন্যান্য কঠোর স্পেসিফিকেশন দ্বারা ব্যাপকভাবে গৃহীত৷ ডিজাইন কোডগুলি সাধারণত ক্লাস 1 এবং ক্লাস 2 উচ্চ-ঝুঁকির এলাকার জন্য LSAW নির্দিষ্ট করে: ঘনবসতিপূর্ণ অঞ্চল, আলপাইন ঠান্ডা অঞ্চল, অফশোর সাব-সমুদ্র পাইপলাইন, উচ্চ{{12}তেল গ্যাস সঞ্চালনের জন্য চাপের প্রধান ট্রাঙ্ক লাইন-।
SSAW পাইপের জন্য: API 5L, ASTM A252 (পাইলিং পাইপ), EN 10219 স্ট্রাকচারাল স্ট্যান্ডার্ড, GB/T 5037 কম-চাপের তরল পরিবহনের জন্য প্রয়োগ করা হয়। SSAW প্রধানত ক্লাস 3 এবং ক্লাস 4 কম-ঝুঁকির অঞ্চলগুলির জন্য অনুমোদিত: কম-জনবসতিপূর্ণ জেলা, জল পরিবহন, পয়ঃনিষ্কাশন, পাইলিং এবং কাঠামোগত অ্যাপ্লিকেশন। অনেক ইঞ্জিনিয়ারিং স্পেসিফিকেশন ঘন আবাসিক অঞ্চলের মধ্য দিয়ে যাওয়া উচ্চ{11}চাপের ট্রাঙ্ক লাইনের জন্য SSAW-কে গ্রহণ করা থেকে নিষেধ করে।
5. খরচ-দক্ষতা বিশ্লেষণ
একই নামমাত্র বাইরের-ব্যাস স্পেসিফিকেশনের অধীনে: SSAW বড়-ব্যাস এবং মাঝারি-প্রাচীর-বেধের পরিস্থিতিগুলির জন্য বিশিষ্ট খরচ সুবিধা দেখায়। ক্রমাগত কয়েল-ফিডিং উত্পাদন উপাদান ব্যবহারের হার উন্নত করে, ইউনিট উত্পাদন ব্যয় কমায়। অতি-উচ্চ-চাপের প্রয়োজন ছাড়াই বড়-ব্যাসের পাইপের দাবি করা প্রকল্পগুলির জন্য, SSAW মোট সংগ্রহের বিনিয়োগ যথেষ্ট পরিমাণে কমাতে পারে৷
LSAW খরচ সাধারণত 30-সমতুল্য-ব্যাসের SSAW পাইপের চেয়ে 50% বেশি। দামি ভারী স্টিলের প্লেট, বিচ্ছিন্ন JCOE/UOE তৈরির সরঞ্জাম বিনিয়োগ, ঠান্ডা-সম্প্রসারণ প্রক্রিয়া এবং কঠোর পরিসরের পরিদর্শন পদ্ধতি থেকে উচ্চতর খরচের উৎপত্তি। তা সত্ত্বেও, গুরুত্বপূর্ণ শক্তি অবকাঠামো প্রকল্পগুলিতে, ব্যর্থতার ঝুঁকি হ্রাস এবং বর্ধিত পরিষেবা চক্র প্রিমিয়াম ক্রয়ের মূল্য অফসেট করে, যা উচ্চ-ঝুঁকির পাইপলাইন সিস্টেমের জন্য আরও ভাল-জীবন-চক্রের অর্থনৈতিক রিটার্ন নিয়ে আসে।
যখন প্রাচীর-বেধ ভারী-প্রাচীর পরিসরে যায়, তখন SSAW-এর খরচের সুবিধা অদৃশ্য হয়ে যায় এবং LSAW আরও প্রতিযোগিতামূলক হয়ে ওঠে।
6. সাধারণ অ্যাপ্লিকেশন পরিস্থিতি
6.1 SSAW ইস্পাত পাইপের জন্য সাধারণ অ্যাপ্লিকেশন
মিউনিসিপ্যাল বড়-ব্যাস জল সরবরাহ, কাঁচা-জল ডাইভারশন, বর্জ্য জল নিষ্কাশন এবং মাঝারি-কম কাজের চাপ সহ সেচ পাইপলাইন।
ঘাট, সেতু, ফাউন্ডেশন ইঞ্জিনিয়ারিং, ভূগর্ভস্থ কেসিং পাইপের জন্য ইস্পাত পাইপ পাইল।
বড়-স্কেল ইস্পাত-কাঠামো বিল্ডিংয়ের জন্য কাঠামোগত কলাম।
মাঝারি-নিম্ন-চাপের তেল-গ্যাস সংগ্রহকারী পাইপলাইনগুলি দূরবর্তী, অল্প পরিমাণে-জনবসতিপূর্ণ নয়-গুরুত্বপূর্ণ অঞ্চলে।
বিদ্যুত কেন্দ্রের জন্য জলের পাইপ সঞ্চালন, খনি বায়ুচলাচল এবং টেলিং-জারা বিরোধী-সাথে স্লারি পরিবহন পাইপ।
6.2 LSAW ইস্পাত পাইপের জন্য সাধারণ অ্যাপ্লিকেশন
দীর্ঘ-দূরত্বের উচ্চ-চাপের তেল এবং গ্যাসের প্রধান ট্রাঙ্ক পাইপলাইনগুলি, বিশেষত ঘনবসতিপূর্ণ শহুরে অঞ্চলগুলি, সিসমিক বেল্ট এবং হিমায়িত অঞ্চলগুলিকে অতিক্রম করা অংশগুলি।
অফ-শোর প্ল্যাটফর্ম পাইপিং, সাব-সমুদ্র পাইপলাইন সেগমেন্ট, DNV স্পেসিফিকেশনের অধীনে রাইজার সহায়ক কাঠামো।
উচ্চ-চাপের সিটি গ্যাস ট্রান্সমিশন নেটওয়ার্ক এবং পেট্রোকেমিক্যাল প্রক্রিয়া পাইপিং।
গুরুতর কাঠামোগত উপাদানগুলি ভারী চক্রীয় লোড বহন করে, যার জন্য অসামান্য কম{0}}তাপমাত্রার প্রভাব কঠোরতা প্রয়োজন৷
মাত্রিক নির্ভুলতা এবং ফিল্ড বাট-ওয়েল্ডিং পারফরম্যান্সের জন্য কঠোর প্রয়োজনীয়তা সহ প্রকল্পগুলি।
7. ইঞ্জিনিয়ারিং নির্বাচনের জন্য নির্দেশিকা
প্রজেক্ট ইঞ্জিনিয়ারদের কাজের চাপ, রুট জোনের ঝুঁকির শ্রেণীবিভাগ, অপারেটিং তাপমাত্রা, মাঝারি ক্ষয়, বাইরের-ব্যাস এবং প্রাচীর-বেধের প্যারামিটার, নির্মাণের শর্ত এবং মোট-বাজেটের সীমাবদ্ধতাগুলিকে যুক্তিসঙ্গতভাবে পাইপের ধরন নির্বাচন করতে হবে।
যখন SSAW বেছে নিন: প্রকল্পের জন্য অতিরিক্ত-বড়-ব্যাসের পাইপ প্রয়োজন, কাজের চাপ মাঝারি-নিম্ন গ্রেডের, রুট কম-ঝুঁকির এলাকায় অবস্থান করে, এবং খরচ-নিয়ন্ত্রণ একটি প্রধান অগ্রাধিকার৷ ইতিমধ্যে, সম্পূর্ণ হাইড্রোস্ট্যাটিক পরীক্ষা এবং সম্পূর্ণ-পরিসীমা NDT প্রয়োগ করা হবে, অ্যান্টি-জারা এবং ক্যাথোডিক-সুরক্ষা সিস্টেমগুলিকে ভালভাবে ডিজাইন করা উচিত-অবশিষ্ট{10}}চাপ-সম্পর্কিত ক্ষয় ঝুঁকি কমানোর জন্য।
LSAW বেছে নিন যখন: পাইপলাইন উচ্চ-চাপের তরল পরিবহনের কাজ করে, রুটটি উচ্চতর-ঝুঁকিপূর্ণ জনসংখ্যা-কেন্দ্রীভূত অঞ্চল দিয়ে যায়, পরিষেবা পরিবেশ বৈশিষ্ট্যগুলি নিম্ন তাপমাত্রা, চক্রীয় লোড বা ক্ষয়কারী মাধ্যম, প্রাচীর-বেধ পুরু, এবং উচ্চ-নিরাপত্তার প্রয়োজন হয়৷ যদিও প্রাথমিক সংগ্রহের খরচ বেড়ে যায়, LSAW দীর্ঘ-পরিচালনাগত ঝুঁকি এবং সম্ভাব্য দুর্ঘটনার ক্ষতি হ্রাস করে।
একটি পাইপের ধরনকে অন্যের থেকে একেবারে উচ্চতর হিসাবে বিচার করা ভুল। SSAW এবং LSAW উভয়ই পরিপক্ক নিমজ্জিত-আর্ক-ওয়েল্ডেড পাইপ পণ্য। গুণমান শুধুমাত্র প্রযুক্তি গঠনের উপর নির্ভর করে না, বরং কাঁচা-উপাদানের গুণমান, উৎপাদন ব্যবস্থাপনার স্তর, ঢালাই পদ্ধতির যোগ্যতা এবং কঠোর অ-বিধ্বংসী পরিদর্শন সম্পাদনের উপর নির্ভর করে। অযোগ্য উৎপাদন SSAW বা LSAW প্রকার নির্বিশেষে লুকানো বিপদ তৈরি করবে।
SSAW এবং LSAW হল দুটি গুরুত্বপূর্ণ বড়-ব্যাস নিমজ্জিত-আর্ক ওয়েল্ডেড পাইপ সমাধান। তাদের মূল পার্থক্যগুলি কাঁচা-বস্তু নির্বাচন এবং গঠন-ঢালাই পদ্ধতিতে রয়েছে, যা অবশিষ্ট-স্ট্রেস ডিস্ট্রিবিউশন, ডাইমেনশনাল টলারেন্স, ওয়েল্ড-সিমের বৈশিষ্ট্য, প্রাচীর-বেধের ক্ষমতা, খরচের কাঠামো এবং প্রযোজ্য প্রকৌশল সীমানায় আরও প্রতিফলিত হয়।
SSAW মিতব্যয়ী অতিরিক্ত-বড়-ব্যাস মাঝারি-চাপের প্রকল্পগুলিতে উজ্জ্বল।
LSAW উচ্চ-চাপ, উচ্চ-ঝুঁকিপূর্ণ অবকাঠামোর জন্য উচ্চ নিরাপত্তা মার্জিন প্রদান করে।
এই পার্থক্যগুলি সম্পূর্ণরূপে বুঝতে প্রযুক্তিগত কর্মীদের যুক্তিসঙ্গত পাইপ-নির্দিষ্ট সিদ্ধান্ত নিতে, পাইপলাইনের নিরাপত্তা এবং যুক্তিসঙ্গত প্রকল্পের-ব্যয় নিয়ন্ত্রণ নিশ্চিত করতে সহায়তা করে৷
