তারের ট্রে কি?

A তারের ট্রেবৈদ্যুতিক প্রকৌশল, শিল্প নির্মাণ, বাণিজ্যিক ভবন এবং অবকাঠামো প্রকল্পে ব্যাপকভাবে ব্যবহৃত একটি কাঠামোগত সহায়তা ব্যবস্থা। এটি পাওয়ার ক্যাবল, কন্ট্রোল ক্যাবল, কমিউনিকেশন তার এবং অপটিক্যাল ক্যাবল স্থাপন, সমর্থন এবং পরিচালনার জন্য ক্যারিয়ার হিসেবে কাজ করে। প্রথাগত তারের নালী এবং চাপা-পাইপ ওয়্যারিং সলিউশনের সাথে তুলনা করে, তারের ট্রেতে সুবিধাজনক ইনস্টলেশন, নমনীয় লেআউট, সহজ রক্ষণাবেক্ষণ এবং শক্তিশালী লোড- বহন ক্ষমতা রয়েছে।

1. তারের ট্রে এর মৌলিক সংজ্ঞা

ক্যাবল ট্রে বলতে কোল্ড রোল গঠন, স্ট্যাম্পিং, ঢালাই বা নমন ধাতব প্লেট দ্বারা গড়া একটি অবিচ্ছিন্ন সমর্থন কাঠামো বোঝায়। এর মূল কাজ হল প্রচুর পরিমাণে তারের ধারণ করা, বাহ্যিক যান্ত্রিক ক্ষতি, রাসায়নিক ক্ষয় এবং তাপীয় প্রভাব থেকে তারগুলিকে রক্ষা করা, ইতিমধ্যে আদেশকৃত তারের ব্যবস্থা উপলব্ধি করা। পুরো বৈদ্যুতিক সিস্টেমে, তারগুলি পাওয়ার ট্রান্সমিশন এবং সিগন্যাল ট্রান্সমিশনের কাজটি গ্রহণ করে। স্ট্যান্ডার্ডাইজড সাপোর্টিং সুবিধা ব্যতীত, বিশৃঙ্খলভাবে স্তুপীকৃত তারগুলি বড় লুকানো বিপদ ডেকে আনবে যেমন শর্ট-সার্কিট ফায়ার, বার্ধক্যজনিত ত্বরণ এবং পরে কঠিন-পর্যায়ের ওভারহল।

শক্ত ধাতব নালী থেকে আলাদা যা কেবলগুলিকে সম্পূর্ণরূপে আবদ্ধ করে, তারের ট্রেগুলি একটি খোলা বা আধা{0}}ওয়্যারিং সিস্টেমের অন্তর্গত। বেশিরভাগ কাঠামোগত প্রকারগুলি তারের দেহগুলিকে বাতাসে প্রকাশ করে। এই ধরনের কাঠামোগত বৈশিষ্ট্য অসামান্য তাপ অপচয় কর্মক্ষমতা নিয়ে আসে। যখন তারগুলি দীর্ঘ সময় ধরে কাজ করে, তখন কারেন্ট দ্বারা উত্পন্ন তাপ আশেপাশের পরিবেশে মসৃণভাবে ছড়িয়ে যেতে পারে, কার্যকরভাবে তারের অপারেটিং তাপমাত্রা হ্রাস করে এবং তারের পরিষেবা জীবন দীর্ঘায়িত করতে পারে।

তারের ট্রে সমাবেশ একাধিক প্রমিত উপাদান গঠিত হয়. প্রধান অংশগুলির মধ্যে রয়েছে সোজা ট্রে বিভাগ, অনুভূমিক কনুই, উল্লম্ব বাঁক, টিজ, ক্রস সংযোগকারী, হ্রাসকারী বিভাগ, সমর্থনকারী হ্যাঙ্গার, সংযোগকারী বোল্ট, কভার প্লেট এবং গ্রাউন্ডিং আনুষাঙ্গিক। সমস্ত আনুষাঙ্গিক ইউনিফাইড শিল্প মান অনুযায়ী মিলিত হয়. প্রকৌশলীরা আনুভূমিক পাড়া, উল্লম্ব আরোহণ, বাঁক এবং শাখা শান্টিংয়ের মতো জটিল রুটের সাথে খাপ খাইয়ে নেওয়ার জন্য সাইটের নির্মাণের শর্ত অনুযায়ী অবাধে এই উপাদানগুলিকে বিভক্ত এবং একত্রিত করতে পারেন।

ব্যবহারিক প্রকৌশলে, তারের ট্রেগুলি বেশিরভাগ সরঞ্জামের উপরে, দেয়ালের পৃষ্ঠ বরাবর, ভবনের ছাদের নীচে বা তারের পরিখার ভিতরে ইনস্টল করা হয়। তারা বড় ক্রস-বিভাগ, মাল্টি-কোর কন্ট্রোল ক্যাবল, নেটওয়ার্ক কমিউনিকেশন ক্যাবল এবং অপটিক্যাল ফাইবার সহ পাওয়ার ক্যাবল বহন করতে পারে। এটি প্রচুর সংখ্যক তারের সাথে কেন্দ্রীভূত তারের জন্য প্রযোজ্য। বিক্ষিপ্ত একক-তারের তারের পরিস্থিতির জন্য, কন্ডুইট ওয়্যারিং এখনও একটি আরও অর্থনৈতিক বিকল্প সমাধান।

2. তারের ট্রে প্রধান ধরনের

কাঠামোগত ফর্ম অনুযায়ী, তারের ট্রে ছিদ্রযুক্ত ট্রে টাইপ, মই টাইপ, সলিড ট্রফ টাইপ (তারের নালী), তারের জালের ধরন এবং চ্যানেলের ধরণে বিভক্ত করা যেতে পারে। প্রতিটি প্রকারের নিজস্ব প্রযোজ্য কাজের শর্ত, সুবিধা এবং সীমাবদ্ধতা রয়েছে, যা পণ্য নির্বাচনের মূল ভিত্তি।

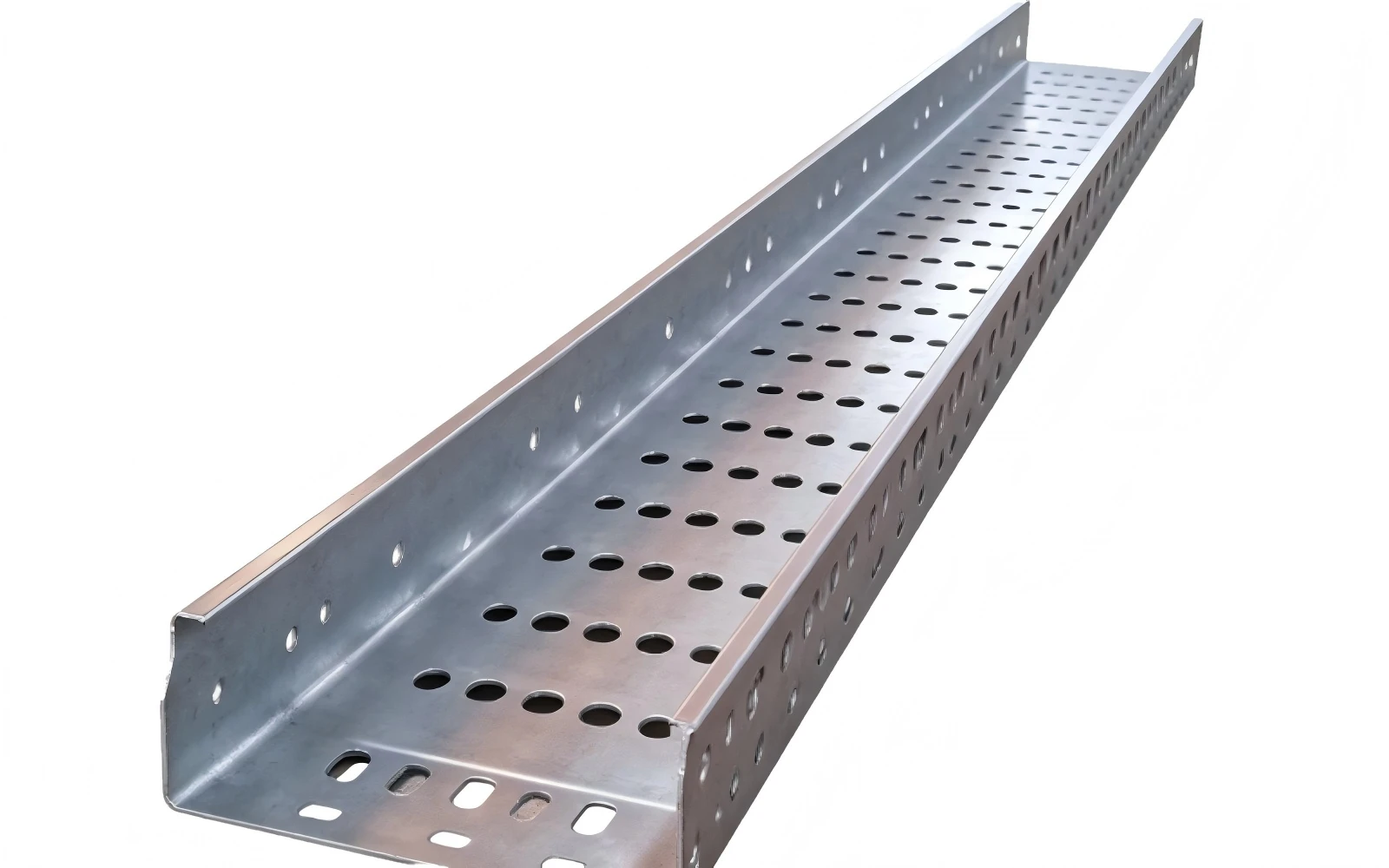

2.1 ছিদ্রযুক্ত তারের ট্রে

ছিদ্রযুক্ত তারের ট্রে বায়ুচলাচল ট্রে তারের ট্রে নামেও পরিচিত। এর নিচের প্লেটে নিয়মিতভাবে সাজানো গোলাকার গর্ত বা লম্বা-ফালা গর্ত থাকে। খোলা গর্ত ব্যাপকভাবে বায়ু সঞ্চালন দক্ষতা উন্নত. তারের নীচে জমে থাকা তাপ দ্রুত নিষ্কাশন করা যেতে পারে। পাশের রেলগুলি যান্ত্রিক শক্তির গ্যারান্টি দেওয়ার জন্য ঠান্ডা-বাঁকানো চাঙ্গা কাঠামো গ্রহণ করে। কভার প্লেট ঐচ্ছিকভাবে সজ্জিত করা যেতে পারে। ব্যবহারকারীরা কভার প্লেট ইনস্টল না করলে, তারগুলি স্থাপন করা যেতে পারে এবং সুবিধামত উপরের দিক থেকে বের করে নেওয়া যেতে পারে।

এই ধরনের শিল্প কর্মশালা, পাওয়ার প্লান্ট এবং পেট্রোকেমিক্যাল ওয়ার্কশপে ব্যাপকভাবে ব্যবহৃত হয় যেখানে তাপ অপচয়ের প্রয়োজনীয়তা বেশি। এটি মাঝারি-ভোল্টেজ পাওয়ার ক্যাবল এবং মাল্টি-কোর কন্ট্রোল ক্যাবল রাখার জন্য উপযুক্ত। এর ত্রুটি হল ছিদ্রযুক্ত নীচে ধুলো, জলীয় বাষ্প এবং সূক্ষ্ম ধ্বংসাবশেষ আটকাতে পারে না। এটি প্রতিরক্ষামূলক কভার ছাড়া গুরুতর ধুলো জমে বা ক্ষয়কারী তরল স্প্ল্যাশিং সহ অনুষ্ঠানের জন্য উপযুক্ত নয়।

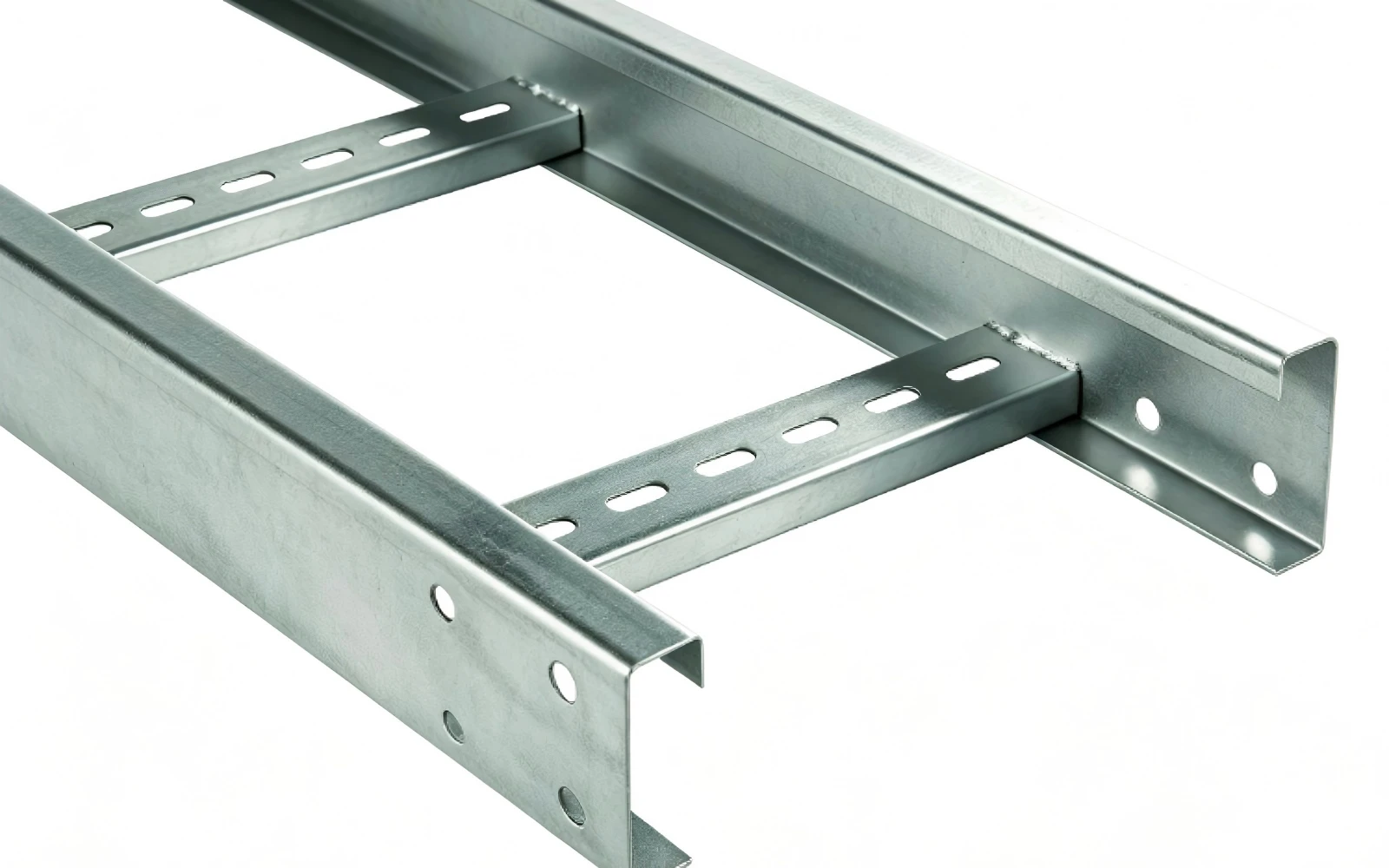

2.2 মই-টাইপ তারের ট্রে

ল্যাডার-টাইপ ক্যাবল ট্রে একাধিক ট্রান্সভার্স রাং দ্বারা সংযুক্ত দুটি অনুদৈর্ঘ্য পার্শ্ব রেল দিয়ে তৈরি। সামগ্রিক গঠন একটি মই অনুরূপ. কোন বন্ধ নীচে প্লেট আছে. তারের ট্রান্সভার্স রাং উপর স্থাপন করা হয়. এটি সমস্ত বিভাগের মধ্যে সর্বোত্তম তাপ-বসরণ কার্যক্ষমতার অধিকারী। এর স্ব-ওজন তুলনামূলকভাবে হালকা যখন লোডিং ক্ষমতা বেশি। বড়-ক্যালিবার ভারী-ডিউটি ​​পাওয়ার তারগুলি মইয়ের-টাইপের ট্রেগুলির জন্য খুব উপযুক্ত৷

সিঁড়ি-প্রকার তারের ট্রে ব্যাপকভাবে পাওয়ার স্টেশন, ধাতুবিদ্যা প্ল্যান্ট, বড়-রাসায়নিক কারখানা এবং আউটডোর পাইপ গ্যালারি প্রকল্পগুলিতে গৃহীত হয়। সুস্পষ্ট অসুবিধা হল দুর্বল ধূলিকণা-প্রুফ এবং স্প্ল্যাশ-প্রুফ কর্মক্ষমতা। ছোট-আকারের পাতলা তারগুলি দন্ডের মধ্যে ফাঁক দিয়ে নিচে পড়ে যেতে পারে। অতএব, এটি অক্জিলিয়ারী তারের নেট ছাড়া পাতলা যোগাযোগ তারের একটি বড় সংখ্যা জন্য সুপারিশ করা হয় না।

2.3 সলিড ট্রু-টাইপ ক্যাবল ট্রে

সলিড ট্রু-টাইপ কেবল ট্রে হল একটি সম্পূর্ণ বন্ধ তারের সমর্থন। নীচে এবং পাশের উভয় বোর্ডই বন্ধ ধাতব প্লেট। এটি সম্পূর্ণরূপে আবদ্ধ শেল গঠনের জন্য ধাতব কভার প্লেটের সাথে মিলিত হতে পারে। এটি কার্যকরভাবে ধুলো, আর্দ্রতা, ক্ষয়কারী গ্যাস, যান্ত্রিক প্রভাব এবং বাহ্যিক ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপকে আলাদা করতে পারে।

ভারী ধুলো, রাসায়নিক ক্ষয় বা উচ্চ ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ সহ পরিবেশে যোগাযোগের তার, অপটিক্যাল ফাইবার, সংকেত নিয়ন্ত্রণ তারের জন্য সলিড ট্রফ টাইপ পছন্দের পছন্দ। উদাহরণস্বরূপ, স্যুয়ারেজ ট্রিটমেন্ট প্ল্যান্ট, রাসায়নিক কর্মশালা এবং ভূগর্ভস্থ পাইপ করিডোরগুলি প্রায়শই এই পণ্যটি নির্বাচন করে। অসুবিধা হল দরিদ্র তাপ অপচয়। বেশি পরিমাণে উচ্চ-বর্তমান পাওয়ার তারগুলি স্থাপন করার সময়, তাপমাত্রার ঝুঁকি এড়াতে তারের পরিমাণ কঠোরভাবে নিয়ন্ত্রণ করা প্রয়োজন-।

2.4 তারের-জাল তারের ট্রে

তারের-জাল তারের ট্রে ধাতব ইস্পাত তার দ্বারা ঝালাই করা হয়। এটি হালকা ওজন, সুবিধাজনক কাটিং এবং সাইটের পরিবর্তন-তে নমনীয় বৈশিষ্ট্যযুক্ত। ইনস্টলেশন গতি দ্রুত. এটি প্রধানত ডেটা সেন্টার, কম্পিউটার রুম, অফিস বিল্ডিং দুর্বল-কারেন্ট ওয়্যারিং-এ প্রয়োগ করা হয়। এটা নেটওয়ার্ক ক্যাবল এবং অপটিক্যাল ফাইবার রাখার জন্য ভালো। এর লোড-ভার বহন ক্ষমতা কম, তাই এটি ভারী-শুল্ক উচ্চ-ভোল্টেজ পাওয়ার ক্যাবল সহ্য করতে পারে না।

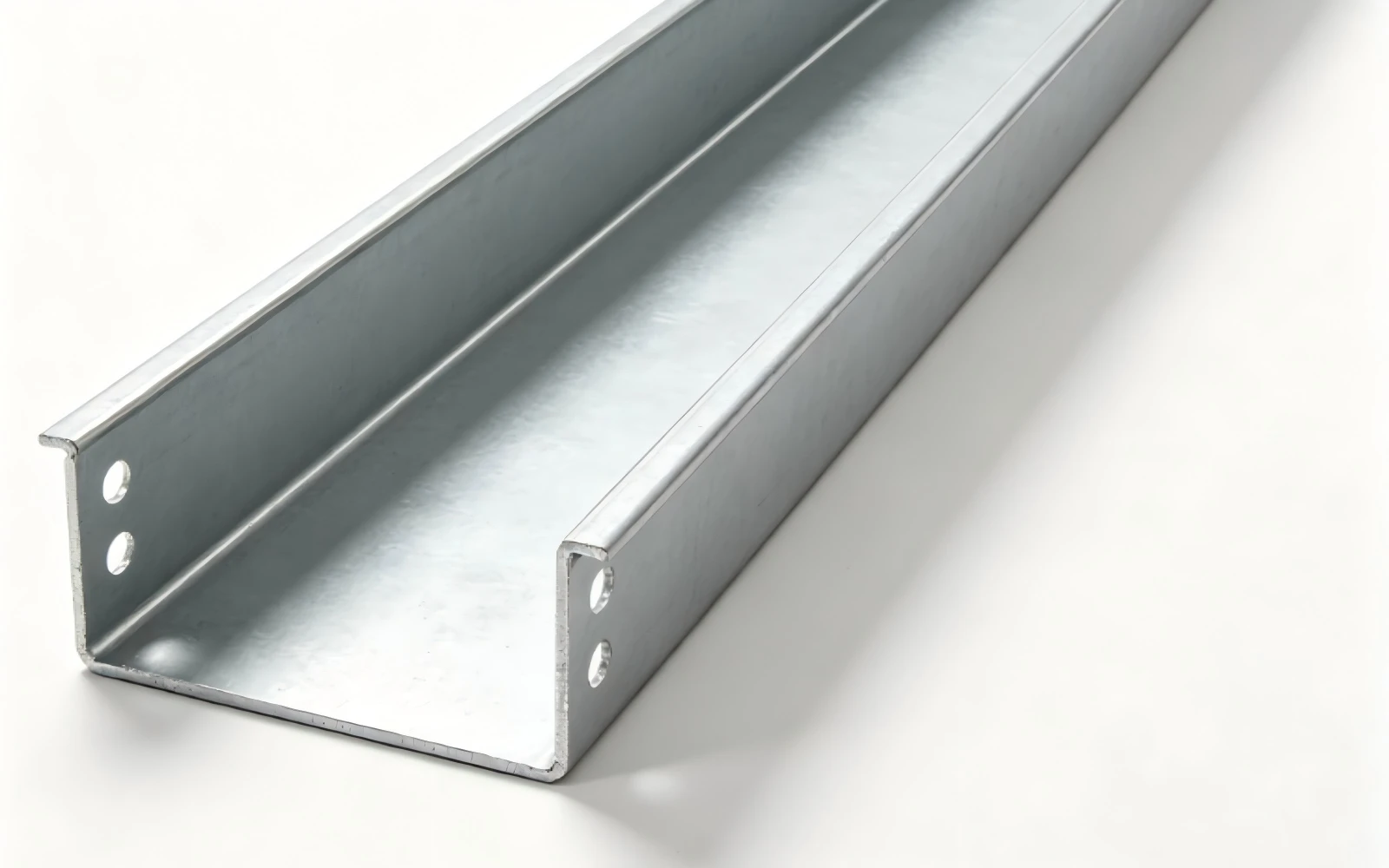

2.5 চ্যানেল-টাইপ ক্যাবল ট্রে

চ্যানেল-টাইপ ক্যাবল ট্রে হল একটি কমপ্যাক্ট ছোট-আকারের প্রোফাইল, যা সাধারণত ডিআইএন মাউন্টিং রেল নামে পরিচিত। এটি ক্ষুদ্রাকৃতির তারের ট্রে সিরিজের অন্তর্গত। এটি প্রধানত বৈদ্যুতিক ক্যাবিনেটের ভিতরে সার্কিট ব্রেকার ইনস্টল করার জন্য এবং ক্যাবিনেটের ভিতরে ছোট-তারের জোতা সাজানোর জন্য ব্যবহৃত হয়। এটি বিতরণ বাক্স এবং নিয়ন্ত্রণ ক্যাবিনেটের সাথে ব্যাপকভাবে মেলে।

3. সাধারণ উপকরণ এবং তারের ট্রে এর সারফেস ট্রিটমেন্ট

উপাদান নির্বাচন সরাসরি তারের ট্রেগুলির পরিষেবা জীবন এবং পরিবেশগত অভিযোজনযোগ্যতা নির্ধারণ করে। কার্বন ইস্পাত, স্টেইনলেস স্টীল এবং অ্যালুমিনিয়াম খাদ তিনটি মূলধারার বেস উপাদান। বিভিন্ন সারফেস অ্যান্টি-জারা ট্রিটমেন্ট বিভিন্ন বেস ম্যাটেরিয়ালকে লক্ষ্য করে কনফিগার করা হয়।

3.1 কার্বন-ইস্পাত তারের ট্রে

কার্বন ইস্পাত হল সবচেয়ে ব্যয়বহুল{0}}মূল উপাদান। এর যান্ত্রিক শক্তি চমৎকার, এবং কাঁচা-মূল্য তুলনামূলকভাবে কম। যাইহোক, সাধারণ কার্বন ইস্পাত আর্দ্র বাতাসের সংস্পর্শে এলে মরিচা পড়া সহজ। অতএব, সারফেস বিরোধী-জারা চিকিত্সা অপরিহার্য।

হট-ডিপ গ্যালভানাইজিং হল মূলধারার প্রক্রিয়াকরণ প্রযুক্তিগুলির মধ্যে একটি। আচারের পরে, স্টিলের ওয়ার্কপিসটি উচ্চ-তাপমাত্রা গলিত দস্তা তরলে নিমজ্জিত হয়। একটি দস্তা-লোহার খাদ প্রতিরক্ষামূলক স্তর ভিতরের এবং বাইরের উভয় পৃষ্ঠে গঠিত হয়। গরম-ডিপ গ্যালভানাইজড তারের ট্রে বাইরের খোলা বাতাসের পরিবেশ এবং সাধারণ শিল্প ক্ষয়কারী বায়ুমণ্ডলের সাথে খাপ খাইয়ে নিতে পারে। এর মরিচা-বিরোধী পরিষেবা জীবন স্বাভাবিক পরিবেশে 15 বছরেরও বেশি হতে পারে।

ইলেক্ট্রো-গ্যালভানাইজিং (জিঙ্ক প্লেটিং) আরেকটি প্রক্রিয়া। দস্তার স্তর পাতলা। এটি অন্দর শুষ্ক পরিবেশের জন্য উপযুক্ত। এটি বহিরঙ্গন এবং আর্দ্র কর্মশালার জন্য সুপারিশ করা হয় না। পাউডার আবরণ ইস্পাতের পৃষ্ঠে ইপোক্সি পলিয়েস্টার পাউডার স্প্রে করছে। আবরণ স্তর সমৃদ্ধ রং সঙ্গে অভিন্ন। অভ্যন্তরীণ রাসায়নিক-গ্যাস পরিবেশের জন্য এটির ভাল ক্ষয়-বিরোধী-কার্যক্ষমতা রয়েছে।

3.2 স্টেইনলেস-স্টিলের তারের ট্রে

স্টেইনলেস-ইস্পাত সামগ্রীর মধ্যে প্রধানত 304 এবং 316L অন্তর্ভুক্ত। এটি পৃষ্ঠ galvanizing চিকিত্সা প্রয়োজন হয় না. এটি প্রাকৃতিক-মরিচা ও বিরোধী-রাসায়নিক-জারা ক্ষমতার মালিক. 304 স্টেইনলেস স্টীল আর্দ্র পরিবেশ যেমন খাদ্য প্রক্রিয়াকরণ কর্মশালার জন্য উপযুক্ত. 316এল স্টেইনলেস স্টীল ক্লোরাইড-আয়ন ক্ষয় প্রতিরোধ করে এবং উপকূলীয় পরিবেশে প্রয়োগ করা হয়{1}} মার্রে প্রজেক্ট এবং সল্ট প্রজেক্ট{1} সুস্পষ্ট ঘাটতি হল উচ্চ উপাদান খরচ, তাই এটি সাধারণ সিভিল বিল্ডিংয়ের পরিবর্তে উচ্চ{13}}প্রয়োজনীয় প্রকল্পের জন্য ব্যবহৃত হয়।

3.3 অ্যালুমিনিয়াম-মিশ্রিত তারের ট্রে

অ্যালুমিনিয়াম খাদ কম ঘনত্ব এবং হালকা স্ব-ওজন আছে। এটা anodizing পৃষ্ঠ চিকিত্সা গ্রহণ. এটি ভাল অক্সিডেশন প্রতিরোধের অধিকারী। এটি পরিবহন এবং ইনস্টলেশনের জন্য সুবিধাজনক। এটি উচ্চ-বিল্ডিং এবং অফশোর প্ল্যাটফর্মে ব্যাপকভাবে ব্যবহৃত হয়। এর কঠোরতা কার্বন-ইস্পাত পণ্যের তুলনায় কম, তাই ভারী-লোডের অবস্থার জন্য শক্তিবৃদ্ধি কাঠামো প্রয়োজন।

4. তারের ট্রে এর মূল কর্মক্ষমতা সূচক

তারের ট্রে কেনা এবং ডিজাইন করার সময়, ক্রেতাদের গুণমানের ঝুঁকি এড়াতে একাধিক মূল প্রযুক্তিগত সূচক মূল্যায়ন করতে হবে।

প্রথমটি হল লোড-ভারবহন কর্মক্ষমতা। এটি অভিন্ন লোড ক্ষমতা অন্তর্ভুক্ত। হ্যাঙ্গারগুলির মধ্যে নির্দিষ্ট স্প্যানের অধীনে, ট্রেটি অত্যধিক বিকৃতি তৈরি করবে না। যদি বিচ্যুতি অনুমোদিত মান অতিক্রম করে, ট্রেটি বিকৃত হবে এবং এমনকি তারের ওজনের নিচে ভেঙে পড়বে। ইস্পাত প্লেটের বিভিন্ন পুরুত্ব লোড-বেয়ারিং গ্রেড নির্ধারণ করে। ভারী-ডিউটি ​​ট্রেগুলি মোটা স্টিলের শীট এবং রিইনফোর্সড সাইড রেলগুলিকে বড়-মাত্রার ভারী তারের জন্য গ্রহণ করে৷

দ্বিতীয়টি হল ক্ষয় বিরোধী- কর্মক্ষমতা। পরীক্ষার মানগুলির মধ্যে রয়েছে লবণ-স্প্রে পরীক্ষা, আর্দ্রতা-তাপ পরীক্ষা। হট-ডিপ গ্যালভানাইজড পণ্যগুলিকে জিঙ্ক-স্তরের পুরুত্বের নিশ্চয়তা দিতে হবে। খুব পাতলা দস্তা স্তর তাড়াতাড়ি মরিচা হতে হবে.

তৃতীয় হল গ্রাউন্ডিং পরিবাহিতা। বৈদ্যুতিক সিস্টেমের জন্য ধাতব সমর্থনকারী সরঞ্জাম হিসাবে, তারের ট্রেগুলির নির্ভরযোগ্য বৈদ্যুতিক ধারাবাহিকতা প্রয়োজন। সমস্ত সংযোগকারী জয়েন্টগুলি গ্রাউন্ডিং জাম্পার দিয়ে সজ্জিত করা উচিত। পুরো ট্রে সিস্টেমটি ক্রমাগত গ্রাউন্ডিং লুপ গঠন করে যাতে বৈদ্যুতিক-ক্যাবল লিকেজ-এর কারণে সৃষ্ট শক ঝুঁকি প্রতিরোধ করে।

চতুর্থটি হল অগ্নি-প্রতিরোধ কর্মক্ষমতা। ফায়ার-প্রতিরোধী তারের ট্রেগুলি আগুন-প্রতিরোধী আবরণ বা যৌগিক আগুন-প্রুফ কাঠামো গ্রহণ করে। আগুনের অবস্থার মধ্যে, তারা নির্দিষ্ট সময়ের মধ্যে কাঠামোগত অখণ্ডতা বজায় রাখতে পারে, গ্যারান্টি দিয়ে-অগ্নি মোকাবিলা জরুরি তারগুলি স্বাভাবিকভাবে কাজ করে। এগুলি গুরুত্বপূর্ণ ভবনগুলিতে আগুন-নিয়ন্ত্রণ-সম্পর্কিত তারের জন্য ব্যবহৃত হয়।

5. তারের ট্রে এর ব্যাপক প্রয়োগের পরিস্থিতি

5.1 শিল্প কারখানা কর্মশালা

উৎপাদন কারখানা, ধাতুবিদ্যার কর্মশালা, রাসায়নিক প্ল্যান্ট এবং পাওয়ার প্ল্যান্ট হল তারের ট্রেগুলির সবচেয়ে বড়-ব্যবহারের বাজার। উৎপাদন সরঞ্জাম, মোটর কন্ট্রোল তার এবং ইন্সট্রুমেন্ট সিগন্যাল তারের জন্য বিপুল সংখ্যক পাওয়ার সাপ্লাই তারের কেন্দ্রীভূত পাড়া প্রয়োজন। ছিদ্রযুক্ত ট্রে এবং মই ট্রে বেশিরভাগই নির্বাচিত হয়। ক্ষয়কারী গ্যাস সহ রাসায়নিক কর্মশালায়, গরম-ডিপ গ্যালভানাইজড বা স্টেইনলেস-স্টীল পণ্য গ্রহণ করা হয়।

5.2 বাণিজ্যিক এবং নাগরিক স্থাপত্য

বড় শপিং মল, অফিস বিল্ডিং, হাসপাতাল এবং ব্যাপক বাণিজ্যিক কমপ্লেক্সে প্রচুর পরিমাণে বিদ্যুৎ বিতরণ, আলো, অগ্নি-নিয়ন্ত্রণ এবং দুর্বল-বর্তমান যোগাযোগ তারগুলি রয়েছে। সুশৃঙ্খল ওয়্যারিং উপলব্ধি করার জন্য তারের ট্রেগুলি সিলিংয়ের নীচে ইনস্টল করা হয়, যা পরবর্তীতে-পর্যায়ে সার্কিট রূপান্তর এবং রক্ষণাবেক্ষণের সুবিধা দেয়।

5.3 ডেটা সেন্টার এবং কম্পিউটার রুম

সার্ভারের জন্য বিশাল নেটওয়ার্ক কেবল, অপটিক্যাল ফাইবার এবং পাওয়ার সাপ্লাই তারগুলি ডেটা সেন্টারের ভিতরে নিবিড়ভাবে রাখা হয়েছে। তারের-জাল ট্রে এবং ছিদ্রযুক্ত ট্রে জনপ্রিয় পছন্দ। ভাল তাপ অপচয় সরঞ্জাম অপারেটিং তাপমাত্রা কমাতে সাহায্য করে।

5.4 অবকাঠামো প্রকল্প

শহুরে ভূগর্ভস্থ ব্যাপক পাইপ গ্যালারি, পাতাল রেল প্রকল্প, রেল পরিবহন হাব, নতুন-এনার্জি ফোটোভোলটাইক পাওয়ার স্টেশন এবং উইন্ড-পাওয়ার বেসগুলির জন্য বড়-স্কেল ক্যাবল-সাপোর্ট সিস্টেম প্রয়োজন৷ বহিরঙ্গন পরিবেশ জারা-বিরোধী কর্মক্ষমতার জন্য উচ্চ প্রয়োজনীয়তাগুলিকে সামনে রাখে-। গরম-ডিপ গ্যালভানাইজড ল্যাডার-টাইপ ক্যাবল ট্রে ব্যাপকভাবে ব্যবহৃত হয়।

5.5 সামুদ্রিক এবং উপকূলীয় প্রকৌশল

উপকূলীয় রাসায়নিক প্রকল্পগুলি ক্লোরাইড-আয়ন ক্ষয় প্রতিরোধের জন্য প্রধান নির্বাচন হয়ে ওঠে

6. তারের ট্রে জন্য নির্বাচন নীতি

প্রথম ধাপ হল পরিবেশগত অবস্থা নিশ্চিত করা। কাজের পরিবেশ অভ্যন্তরীণ শুষ্ক প্রকার, বহিরঙ্গন খোলা-বায়ু প্রকার, উপকূলীয় লবণ-স্প্রে পরিবেশ বা রাসায়নিক ক্ষয়কারী ওয়ার্কশপ কিনা তা ব্যবহারকারীদের বিচার করতে হবে, যাতে ভিত্তি উপাদান এবং পৃষ্ঠ-চিকিত্সা প্রযুক্তি নির্ধারণ করা যায়। বহিরঙ্গন প্রকল্পের জন্য ইলেক্ট্রো-গ্যালভানাইজড পণ্য ব্যবহার করবেন না, অন্যথায় অল্প সময়ের মধ্যে মরিচা ব্যর্থতা ঘটবে।

দ্বিতীয়ত, তারের পরামিতি নিশ্চিত করুন। তারের মোট পরিমাণ, বাইরের-ব্যাসের আকার এবং মোট ওজন গণনা করুন। ট্রে এর প্রয়োজনীয় প্রস্থ এবং উচ্চতা গণনা করুন। অতিরিক্তভাবে ট্রে ভর্তি করবেন না। শিল্প স্পেসিফিকেশন প্রস্তাব করে যে পাওয়ার তারের ফিলিং রেট 40% এর বেশি হবে না এবং সিগন্যাল তারগুলি 50% এর বেশি হবে না। পর্যাপ্ত স্থান তাপ অপচয় এবং পরবর্তীতে -পর্যায়ে কেবল সংযোজনের জন্য সংরক্ষিত থাকবে।

তৃতীয়ত, কাঠামোগত শৈলী নির্বাচন করুন। উচ্চ-বর্তমান পাওয়ার তারগুলির জন্য মইয়ের-টাইপ বা ছিদ্রযুক্ত-ট্রে টাইপকে প্রাধান্য দিন যার জন্য উচ্চ তাপ অপচয় প্রয়োজন৷ সিগন্যাল বিরোধী-হস্তক্ষেপ এবং ধূলিকণা-প্রুফের প্রয়োজন হলে বন্ধ ট্রু-টাইপ বেছে নিন। ওয়্যার-মেশ ট্রেগুলি কম্পিউটার কক্ষের দুর্বল{10}}বর্তমান তারের জন্য।

চতুর্থ, লোড-বেয়ারিং প্রয়োজনীয়তা নিশ্চিত করুন। মোট তারের ওজন অনুযায়ী হ্যাঙ্গার ব্যবধান নির্ধারণ করুন। যদি স্প্যানটি বড় হয়, তবে অত্যধিক বিচ্যুতি বিকৃতি রোধ করতে ভারী-শুল্ক রিইনফোর্সড কেবল ট্রে নির্বাচন করা হবে।

পঞ্চম, ম্যাচ সমর্থনকারী আনুষাঙ্গিক. সাপোর্টিং হ্যাঙ্গার, কানেক্টিং প্লেট, বোল্ট, গ্রাউন্ডিং অ্যাকসেসরিজ, কনুই এবং টি ফিটিং চেক করুন। সম্পূর্ণ আনুষাঙ্গিক মসৃণ পুরো-সাইট ইনস্টলেশনের নিশ্চয়তা দেয়।

7. তারের ট্রে জন্য ইনস্টলেশন নোট

ইনস্টলেশনের সময়, তারের ট্রে এবং গরম করার পাইপলাইনের মধ্যে নির্দিষ্ট নিরাপত্তা দূরত্ব বজায় রাখুন। সিগন্যাল ট্রান্সমিশনে ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ এড়াতে, বিচ্ছিন্নতা ব্যবস্থা ছাড়া একই বগিতে পাওয়ার তার এবং দুর্বল{1}}কারেন্ট সিগন্যাল তারগুলি রাখবেন না। বিল্ডিংগুলির সম্প্রসারণ জয়েন্টগুলি অতিক্রম করার সময়, তাপীয় সম্প্রসারণ এবং সংকোচনের বিকৃতি শোষণ করার জন্য সম্প্রসারণ সংযোগকারী বিভাগগুলি ইনস্টল করা উচিত।

ধাতু তারের ট্রে সিস্টেম নির্ভরযোগ্য গ্রাউন্ডিং ধারাবাহিকতা রাখতে হবে। প্রতিটি সংযোগ অবস্থান গ্রাউন্ডিং জাম্পার দিয়ে সজ্জিত করা উচিত। পুরো সিস্টেমটি বিল্ডিং সাধারণ-গ্রাউন্ডিং নেটওয়ার্কের সাথে সংযোগ করে। উল্লম্বভাবে পাড়ার সময়, তারের মাধ্যাকর্ষণ অধীনে পিছলে যাওয়া রোধ করতে ট্রেগুলিকে শক্তভাবে ঠিক করুন। কভার প্লেটগুলি এমন জায়গায় ইনস্টল করা উচিত যেখানে মানুষের-সংঘর্ষ বা পতন-বস্তুর প্রভাব হতে পারে৷

তারের বিছানো অপারেশন ট্রে কাটিয়া তারের বাইরের আবরণ ধারালো প্রান্ত এড়াতে হবে। তারের নমন ব্যাসার্ধ মান প্রয়োজনীয়তা পূরণ করতে হবে. বাঁক অবস্থানে হিংস্রভাবে তারগুলি টানবেন না। বহিরঙ্গন ইনস্টলেশনের জন্য, ড্রেনেজ গর্তগুলিকে রাখা হবে যাতে বৃষ্টির-ট্রেতে জল জমে না যায়৷

8. বাজারের অবস্থা এবং কেবল ট্রে শিল্পের বিকাশের প্রবণতা

বিশ্বব্যাপী নতুন-শক্তি শিল্প, শহুরে অবকাঠামো নির্মাণ এবং কারখানার-অটোমেশন আপগ্রেডিংয়ের দ্রুত বিকাশের সাথে, তারের ট্রেগুলির বাজারের চাহিদা স্থিতিশীল বৃদ্ধি ধরে রাখে। একটি পরিপক্ক ঠান্ডা-রোল-গঠিত ধাতব পণ্য হিসাবে, কেবল-ট্রে নির্মাতারা প্রধানত শিল্প-উৎপাদন অঞ্চলে বিতরণ করা হয়। পণ্যের গুণমানের ব্যবধান প্রধানত স্টিলের-প্লেট বেধের নির্ভুলতা, পৃষ্ঠের-চিকিত্সা প্রক্রিয়ার স্তর এবং আনুষঙ্গিক ম্যাচিং সম্পূর্ণতায় প্রতিফলিত হয়।

বর্তমানে, শিল্পের উন্নয়ন বিভিন্ন সুস্পষ্ট প্রবণতা উপস্থাপন করে। প্রথমত, উচ্চ-জারা-প্রতিরোধী পণ্য বেশি বাজার শেয়ার লাভ করে। উপকূলীয় নতুন-শক্তি প্রকল্পগুলির জন্য, গ্রাহকরা হট-ডিপ গ্যালভানাইজড, অ্যালুমিনিয়াম-অ্যালয় এবং স্টেইনলেস-স্টীল তারের ট্রে বেছে নেওয়ার দিকে বেশি ঝুঁকছেন৷ দ্বিতীয়ত, মডুলার প্রিফেব্রিকেটেড পণ্যগুলি দ্রুত বিকাশ লাভ করে। প্রিফেব্রিকেটেড কনুই, টিজ এবং অন্যান্য বিশেষ{10}}আকৃতির উপাদানগুলি কারখানায় তৈরি করা হয়, যা সাইটের কাটা এবং ঢালাইয়ের কাজের চাপ কমিয়ে{11}} নির্মাণ দক্ষতা উন্নত করে৷ তৃতীয়ত, অগ্নি-প্রতিরোধী এবং উচ্চ-নিরাপত্তা-গ্রেডের পণ্যগুলি গুরুত্বপূর্ণ পাবলিক বিল্ডিং এবং অগ্নি-নিয়ন্ত্রণ-সম্পর্কিত সিস্টেমগুলিতে আরও ব্যাপকভাবে ব্যবহৃত হয়৷ চতুর্থত, লাইটওয়েট{19}}ডিজাইন ধারণা জনপ্রিয় হয়েছে। লোড বহন ক্ষমতার গ্যারান্টি দেওয়ার প্রেক্ষাপটে, উপাদানের ব্যবহার এবং পরিবহন খরচ কমাতে বিভাগীয় কাঠামোকে অপ্টিমাইজ করুন।

বিদেশী-বাণিজ্য রপ্তানি ব্যবসার জন্য, তারের ট্রে সাধারণ মানকৃত ধাতব বিল্ডিং-বৈদ্যুতিক পণ্যের অন্তর্গত। বিভিন্ন অঞ্চলের বিভিন্ন স্ট্যান্ডার্ড প্রয়োজনীয়তা রয়েছে। ইউরোপীয় বাজার IEC সম্পর্কিত মান বোঝায়, উত্তর আমেরিকা NEMA নিয়ম অনুসরণ করে। পণ্য রপ্তানি করার সময়, নির্মাতাদের লক্ষ্য দেশগুলির স্থানীয় মান অনুযায়ী পণ্যের মাত্রা, উপাদান পরামিতি এবং আনুষঙ্গিক কনফিগারেশন সামঞ্জস্য করতে হবে।

আধুনিক বৈদ্যুতিক প্রকৌশলে, তারের ট্রে কেবল তারগুলি ধরে রাখার জন্য একটি সাধারণ ধাতব বন্ধনী নয়, পুরো বৈদ্যুতিক সুরক্ষা ব্যবস্থার একটি গুরুত্বপূর্ণ অংশ। এটি তারের সমর্থন, তাপ অপচয়, যান্ত্রিক সুরক্ষা এবং সুবিধাজনক রক্ষণাবেক্ষণ সহ একাধিক ফাংশন গ্রহণ করে। বিভিন্ন ধরনের যেমন ছিদ্রযুক্ত ট্রে টাইপ, মই টাইপ এবং ক্লোজড ট্রফ টাইপের নিজস্ব প্রযোজ্য পরিস্থিতি রয়েছে। বেস উপাদানের সঠিক নির্বাচন, সারফেস অ্যান্টি-টেকনোলজি এবং ব্যবহারিক কাজের পরিবেশ অনুযায়ী কাঠামোগত ফর্ম হল দীর্ঘ-তারের স্থিতিশীল অপারেশনের গ্যারান্টি দেওয়ার ভিত্তি।

বিশ্বব্যাপী শিল্পায়ন, নগর নির্মাণ এবং নতুন-শক্তি নির্মাণের ক্রমাগত অগ্রগতির সাথে সাথে, ক্যাবল ট্রে পাওয়ার ট্রান্সমিশন এবং সিগন্যাল-ওয়্যারিং ইঞ্জিনিয়ারিংয়ে একটি অপরিবর্তনীয় ভূমিকা পালন করতে থাকবে৷ এর সংজ্ঞা, শ্রেণীবিভাগ, কর্মক্ষমতা এবং নির্বাচনের নিয়মগুলি আয়ত্ত করা ইঞ্জিনিয়ারিং ডিজাইনার, প্রকিউরমেন্ট কর্মী এবং বিদেশী-ট্রেড প্র্যাকটিশনারদের আরও ভালভাবে প্রকল্পের নকশা এবং পণ্য-প্রোকিউরমেন্টের কাজ সম্পূর্ণ করতে, অনুপযুক্ত মডেল নির্বাচনের কারণে লুকানো বিপদগুলি এড়াতে-এবং সমগ্র বৈদ্যুতিক সিস্টেমের নিরাপত্তা এবং নির্ভরযোগ্যতা নিশ্চিত করতে সাহায্য করতে পারে৷
